3 Ethernet, kablolar ve fiziksel bağlantı

Bir kullanıcı “ağ yok” dediğinde sorun her zaman yazılım veya internet servis sağlayıcısı değildir. Gevşek bir konnektör, yanlış hazırlanmış bir kablo, kapalı bir switch portu veya arızalı ağ arabirimi de bağlantıyı tamamen kesebilir. Bu nedenle ağ sorunlarını anlamanın ilk adımlarından biri, fiziksel bağlantının gerçekten kurulup kurulmadığını kontrol etmektir.

Bu bölümde Ethernet’in yerel ağdaki rolünü, MAC adresinin ne işe yaradığını, bakır ve fiber kabloları, yaygın konnektörleri, T568A/T568B sonlandırmasını, kablo testini, duplex kavramını ve Power over Ethernet’i inceleyeceğiz. Amaç kablo kataloglarını ezberlemek değil; bir masaüstü bilgisayardan switch portuna kadar uzanan fiziksel yolu okuyabilmek ve temel bağlantı sorunlarını ölçülebilir kanıtlarla araştırabilmektir.

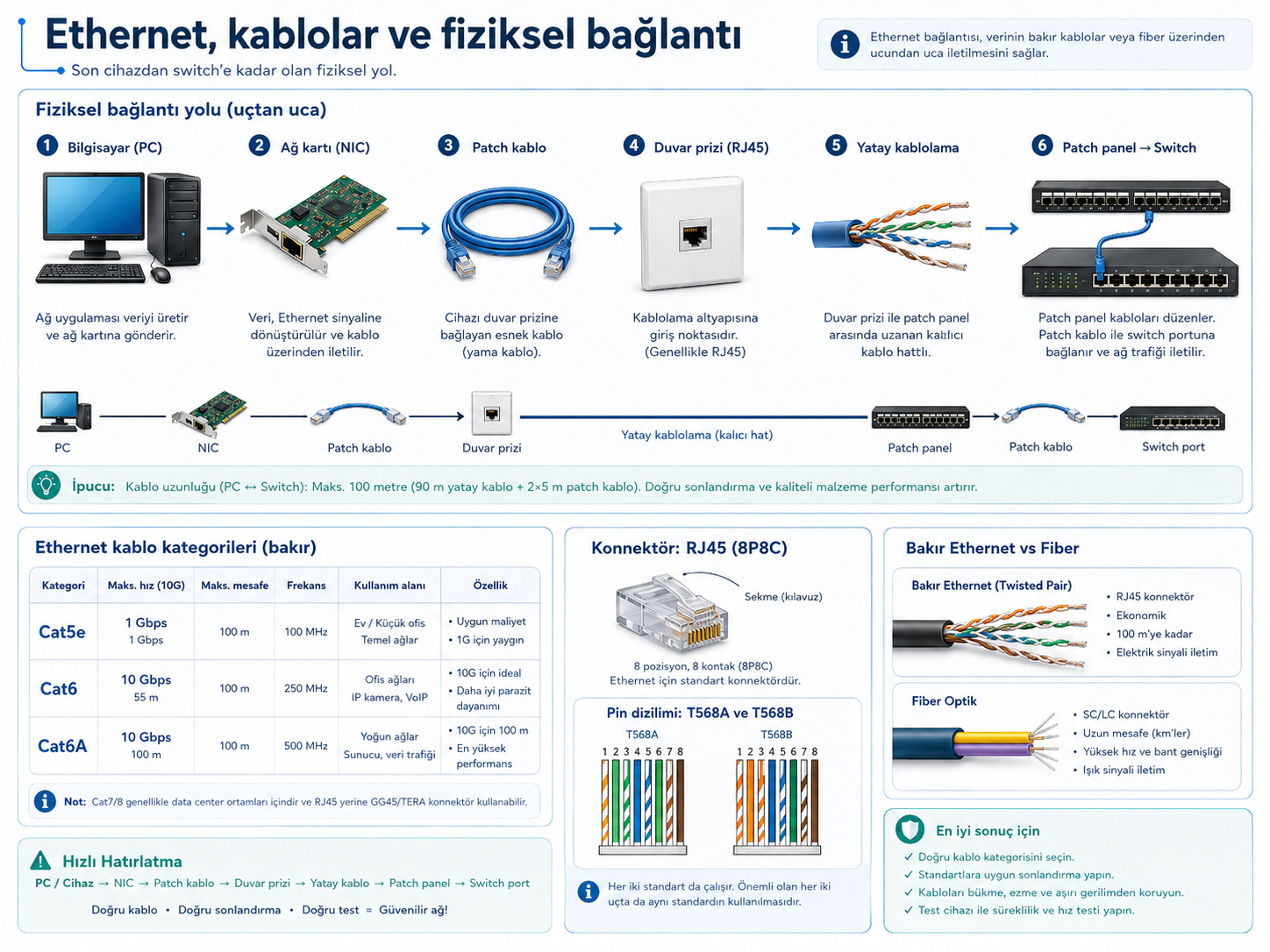

Ethernet fiziksel bağlantı yolu, bakır kablo kategorileri, RJ45 pin dizilimi ve fiber karşılaştırması.

3.1 Bu bölümün sonunda

  • Ethernet’in kablolu yerel ağdaki temel rolünü açıklayabilecek,
  • ağ arabirimi, MAC adresi ve switch arasındaki ilişkiyi temel düzeyde yorumlayabilecek,
  • hub ile switch arasındaki farkı MAC öğrenme davranışı üzerinden açıklayabilecek,
  • Cat5e, Cat6 ve Cat6A kabloların kullanımını temel düzeyde karşılaştırabilecek,
  • T568A ve T568B sonlandırmalarını tanıyabilecek,
  • patch kablo, duvar prizi, patch panel ve switch portundan oluşan fiziksel yolu okuyabilecek,
  • single-mode ve multi-mode fiberin tipik kullanım farkını açıklayabilecek,
  • link ışığı, kablo test cihazı ve bilinen sağlam kablo ile karşılaştırma gibi fiziksel kanıtları yorumlayabilecek,
  • PoE port sayısı ile toplam güç bütçesinin farklı kavramlar olduğunu açıklayabileceksiniz.

3.2 Ethernet nedir?

Ethernet, kablolu yerel ağlarda en yaygın kullanılan teknoloji ailesidir. Ethernet yalnızca “bir kablo türü” değildir. Kablolu bağlantının fiziksel özelliklerinden verinin yerel ağda nasıl çerçevelendiğine kadar birden fazla kuralı kapsar (Dordal 2023).

Bu kitapta Ethernet’in bütün standart numaralarını ezberlemeyeceğiz. Başlangıç için şu zihinsel model yeterlidir:

Bir Ethernet bağlantısında uç cihazın ağ arabirimi fiziksel ortam üzerinden switch’e bağlanır; yerel ağ içindeki veri, Ethernet kurallarına göre çerçeveler halinde taşınır.

Bir masaüstünün tipik fiziksel yolu şu şekilde olabilir:

PC'nin NIC'i
   ↓
patch kablo
   ↓
duvar prizi
   ↓
bina içi sabit kablolama
   ↓
patch panel
   ↓
kısa patch kablo
   ↓
switch portu

Bu zincirdeki her bağlantı noktası arıza olasılığıdır. Bu nedenle “kablo takılı” demek tek başına yeterli bir fiziksel kontrol değildir.

3.3 Ağ arabirimi ve MAC adresi

Bir cihazın Ethernet ağına bağlandığı arayüzün yerel iletişimde kullanılan bir MAC (Media Access Control) adresi bulunur. MAC adresi çoğunlukla 48 bitlik bir değer olarak onaltılık biçimde gösterilir:

3C:52:82:4A:10:9F

Her iki onaltılık karakter bir byte’ı temsil eder. Altı byte toplam 48 bit eder.

MAC adresini şimdilik şu amaçla düşünün: aynı Ethernet ortamındaki ağ arayüzlerini birbirinden ayırmaya yardımcı olan yerel adres. IP adreslerinin farklı ağlar arasındaki iletişimdeki rolünü 6–7. bölümlerde ayrıntılı öğreneceğiz.

WarningMAC adresi “asla değişmeyen cihaz seri numarası” değildir

Birçok ağ kartında üretici tarafından atanmış bir adres bulunur; ancak işletim sistemi veya yönetici farklı bir MAC adresi kullanabilir. Özellikle telefon ve dizüstüler Wi‑Fi gizliliği için rastgeleleştirilmiş MAC adresleri kullanabilir. Bu nedenle MAC adresini mutlak ve değişmez kimlik olarak yorumlamayın.

3.4 Ethernet çerçevesine ilk bakış

Ethernet üzerinde veri taşınırken çerçeve (frame) adı verilen bir veri birimi kullanılır. Ayrıntılı çerçeve alanlarını ezberlemeye gerek yoktur. Şimdilik üç parçayı bilmek yeterlidir:

+----------------+----------------+--------------------+
| Hedef MAC      | Kaynak MAC     | Taşınan veri ...   |
+----------------+----------------+--------------------+

Kaynak MAC, çerçevenin hangi yerel arayüzden geldiğini; hedef MAC ise aynı Ethernet ortamında hangi arayüze teslim edilmek istendiğini belirtmeye yardım eder.

Bu bilgi, 2. bölümde sezgisel olarak karşılaştırdığımız hub ile switch farkını artık daha teknik biçimde açıklamamızı sağlar.

3.5 Hub ile switch neden farklı davranır?

Hub, aldığı elektriksel sinyali diğer portlara tekrarlar. Hangi MAC adresinin hangi bağlantıda olduğunu öğrenmez. Bu nedenle bağlı cihazlar ortak iletişim ortamını daha fazla paylaşır.

Switch ise gelen Ethernet çerçevelerindeki kaynak MAC adreslerini gözlemleyerek hangi MAC’in hangi portta görüldüğünü öğrenebilir. Bu bilgiye göre hedefe giden çerçeveyi uygun porta göndermeye çalışır.

Basitleştirilmiş bir switch tablosu şöyle görünebilir:

MAC adresi Öğrenilen port
AA:AA:AA:AA:AA:01 1
AA:AA:AA:AA:AA:02 5
AA:AA:AA:AA:AA:03 8

Port 1’deki bilgisayar, tabloda port 5’te görünen hedefe çerçeve gönderirse switch hedefin hangi portta olduğunu bilir. Hedef henüz öğrenilmemişse veya özel bir yayın durumu varsa davranış farklı olabilir; ayrıntılı switching algoritmaları bu kitabın kapsamı dışındadır.

ImportantMAC tablosu IP yönlendirme tablosu değildir

Switch’in burada öğrendiği bilgi yerel Ethernet portu–MAC ilişkisidir. Router’ın daha sonra göreceğimiz yönlendirme tablosu ise farklı ağlara hangi yoldan ulaşılacağını gösterir. İki tablo farklı amaçlara hizmet eder.

3.6 Bakır bükümlü çift kablo

Güncel yerel Ethernet ağlarında en sık karşılaşılan bakır ortam bükümlü çift (twisted pair) kablodur. Kablonun içindeki iletkenler çiftler halinde bükülür. Bu büküm, elektriksel gürültünün ve çiftlerin birbirini etkilemesinin azaltılmasına yardımcı olur.

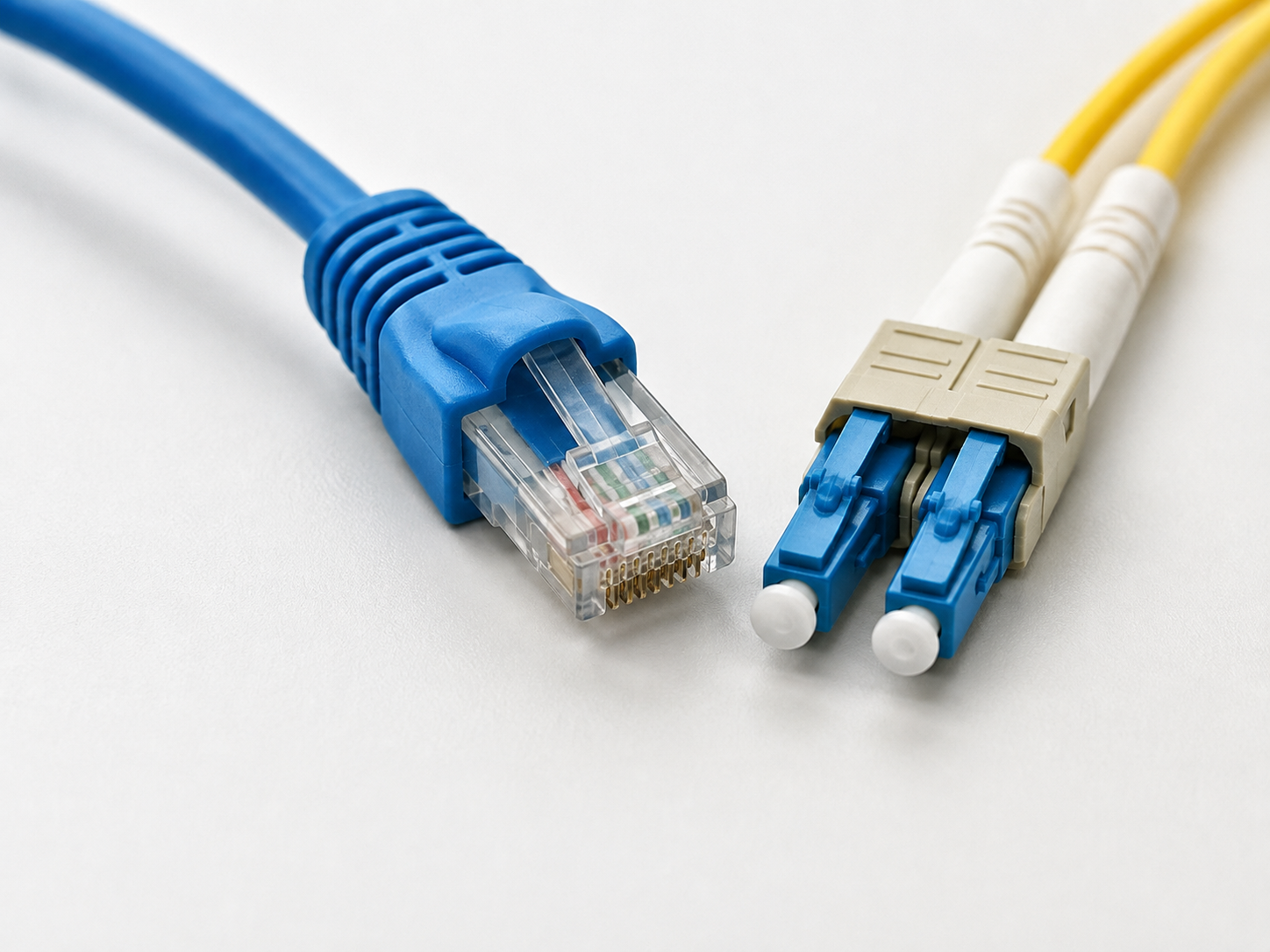

Ethernet ve fiber bağlantılarda karşılaşılabilecek kablo ve konnektör örnekleri.

Kablolarda U/UTP (günlük kullanımda UTP) ve farklı ekranlama biçimleriyle korumalı türler görülebilir. Ekranlama bulunan kablolar elektromanyetik gürültünün yoğun olduğu ortamlarda avantaj sağlayabilir; ancak doğru sonlandırma ve topraklama gereksinimleri de vardır.

3.6.1 Kablo kategorileri

Kablo kategorisi tek başına gerçek ağ hızını garanti etmez. NIC, switch portu, kablo uzunluğu, konnektör kalitesi ve kurulum koşulları birlikte sonucu belirler.

Giriş düzeyinde şu üç kategoriyle sık karşılaşırız:

Kategori Tipik modern kullanım Önemli not
Cat5e 1 Gbit/s Ethernet için çok yaygın Uygun kurulumda 100 m kanal uzunluğunda Gigabit Ethernet yaygındır
Cat6 1 Gbit/s; uygun kısa mesafelerde 10 Gbit/s uygulamaları Cat5e’ye göre daha yüksek performans marjı sunar
Cat6A 10 Gbit/s bakır Ethernet 100 m kanal uzunluğunda 10GBASE‑T için tasarlanmıştır

“Cat8 en büyük sayı, o halde her sınıfa Cat8 döşemeliyiz” doğru bir tasarım yaklaşımı değildir. Gereksinim, maliyet, sonlandırma ekipmanı ve kullanılacak Ethernet standardı birlikte değerlendirilir.

3.6.2 100 metre kuralı ne anlama gelir?

Bakır Ethernet kablolamada sık duyulan 100 m sınırı, tipik yapısal kablolama kanalının toplam uzunluğuyla ilgilidir. Kalıcı bina kablosu ve iki uçtaki patch kablolar birlikte düşünülür. “100 metre patch kablo hazırlayıp masadan switch’e uzatmak” iyi tesisat tasarımı değildir.

3.7 Patch kablo, sabit kablolama ve patch panel

Bir ofis veya laboratuvarda masaüstünden switch’e giden yol genellikle tek parça kablo değildir.

  • Patch kablo: Cihaz ile duvar prizi veya patch panel–switch arasında kullanılan esnek hazır kablo.
  • Sabit/yatay kablolama: Duvar, tavan veya kablo kanalı içinde kalıcı olarak döşenen bölüm.
  • Duvar prizi / keystone: Kullanıcının patch kabloyu taktığı sonlandırma noktası.
  • Patch panel: Bina içinden gelen kabloların rack içinde düzenli biçimde sonlandırıldığı panel.

Bu düzen, arıza olduğunda kabloların etiketlenmesini, test edilmesini ve switch portlarıyla eşleştirilmesini kolaylaştırır.

3.7.1 Küçük örnek

LAB-A-12 etiketli priz patch panelde A12 portuna, oradan da switch’in Gi1/0/12 portuna gidiyorsa teknik kayıtta üç noktayı birbiriyle eşleştirmek mümkündür. Etiketsiz 40 kablo bulunan bir rack’te aynı arızayı çözmek çok daha uzun sürer.

3.8 8P8C / “RJ45” konnektörü

Ethernet bükümlü çift kablolarda günlük dilde RJ45 denilen sekiz konumlu modular konnektör kullanılır. Teknik olarak 8P8C ifadesi daha hassastır; ancak saha ve ürün dokümantasyonunda RJ45 adı çok yaygındır.

Konnektörün saydam gövdesi sayesinde iletkenlerin doğru sıraya ve sona kadar yerleşip yerleşmediği görsel olarak kontrol edilebilir. Görsel kontrol yararlıdır fakat kablo testinin yerine geçmez.

3.9 T568A ve T568B

T568A ve T568B, dört bükümlü çiftin sekiz pine hangi renk sırasıyla sonlandırılacağını tanımlayan iki yaygın düzenlemedir.

T568A ve T568B sonlandırmalarında sekiz damarın pin sırası.

İki düzen de doğru uygulanabilir. Önemli olan tesisin standardını bilmek ve sonlandırmayı tutarlı yapmaktır. Kablonun her iki ucunda aynı düzen kullanılırsa straight-through (düz) kablo elde edilir.

Eski Ethernet uygulamalarında benzer cihazları bağlamak için bir uç T568A, diğer uç T568B hazırlanarak crossover (çapraz) kablo kullanılması yaygındı. Güncel Ethernet cihazlarının çoğu Auto MDI‑X ile çiftleri otomatik uyarlayabildiğinden crossover kablo ihtiyacı büyük ölçüde azalmıştır. Yine de kavramı eski tesisat ve dokümantasyonda görebilirsiniz.

3.10 Bir Ethernet kablosu nasıl hazırlanır?

Kablo hazırlama, yalnız tel renklerini dizmek değildir. Hatalı soyma, çiftlerin gereğinden fazla açılması veya dış kılıfın konnektör içinde tutulmaması bağlantının güvenilirliğini düşürebilir.

RJ-45 Ethernet kablosu hazırlarken izlenen temel adımlar.

Temel süreç şöyledir:

  1. Kabloyu gerekli uzunlukta ve düzgün biçimde kesin.
  2. Dış kılıfı iletkenlere zarar vermeden sınırlı miktarda soyun.
  3. Bükümlü çiftleri yalnız gerektiği kadar açın.
  4. T568A veya T568B standardına göre iletkenleri sıralayın.
  5. Uçları eşit uzunlukta kesin.
  6. İletkenleri konnektör kanallarına sonuna kadar yerleştirin.
  7. Dış kablo kılıfının konnektörün sıkma bölümüne girdiğini doğrulayın.
  8. Uygun sıkma pensesiyle konnektörü sıkın.
  9. Diğer ucu hazırlayın.
  10. Kablo test cihazıyla pin eşleşmesini doğrulayın.
WarningÇiftleri gereksiz yere fazla açmayın

Bükümlü yapı paraziti azaltmaya yardım eder. Konnektörün yanında çiftleri uzun bir mesafe boyunca düzleştirmek, kablonun elektriksel performansını bozabilir. “Renk sırası doğru” olması tek başına kaliteli sonlandırma anlamına gelmez.

3.11 Kablo test cihazı ne gösterir?

Basit kablo test cihazı iki uç arasındaki pin eşleşmesini kontrol eder. Örneğin şu hatalar bulunabilir:

  • open: iletkenin bir ucu bağlı değildir,
  • short: istenmeyen iki iletken birbirine temas eder,
  • miswire: pinler yanlış eşleşmiştir,
  • split pair: pin sırası görünüşte çalışabilir ancak bükümlü çift yapısı yanlış kullanılmıştır.

Gelişmiş kablo sertifikasyon cihazları uzunluk, kayıp ve parazit gibi çok daha ayrıntılı ölçümler yapabilir. Başlangıçta amaç, görsel tahmin yerine ölçümle doğrulamayı alışkanlık haline getirmektir.

3.12 Hız ve duplex

Ethernet bağlantısında iki uç destekledikleri hız ve bazı bağlantı özellikleri üzerinde anlaşır. Güncel cihazlarda bu süreç çoğunlukla auto-negotiation ile gerçekleşir.

Full duplex, iki yönün aynı anda veri iletebilmesini sağlar. Modern switch tabanlı Ethernet bağlantılarında normal beklenti budur. Half duplex ise aynı iletişim ortamında aynı anda yalnız bir yönde iletim fikrine dayanır ve eski hub tabanlı Ethernet bağlamında daha çok karşımıza çıkar.

Yanlış elle yapılandırılmış duplex değerleri eski/uyumsuz ortamlarda performans sorunlarına yol açabilir. Güncel ağlarda çoğu durumda iki ucu da otomatik anlaşmaya bırakmak doğru başlangıçtır; özel kurum politikaları ayrı olabilir.

3.13 Fiber optik bağlantı

Fiber optik kablo veriyi elektriksel sinyal yerine ışık ile taşır. Uzun mesafe, yüksek kapasite ve elektromanyetik girişimden etkilenmeme gibi nedenlerle bina omurgalarında, kampüs bağlantılarında, veri merkezlerinde ve servis sağlayıcı ağlarında yaygındır.

Fiberin temel yapısında ışığın ilerlediği core (çekirdek), ışığın içeride tutulmasına yardım eden cladding ve fiziksel koruma katmanları bulunur.

3.13.1 Single-mode ve multi-mode

Özellik Single-mode (SMF) Multi-mode (MMF)
Çekirdek Daha dar Daha geniş
Tipik kullanım Uzun mesafe, kampüs/şehir/operatör bağlantıları Bina/veri merkezi içi daha kısa bağlantılar
Işık kaynağı Genellikle lazer Genellikle VCSEL/lazer kaynakları
Renk tek başına yeterli mi? Hayır Hayır

Gerçek seçimde Ethernet standardı, optik modül, dalga boyu, mesafe ve kablo tipi birlikte kontrol edilir. “Fiber varsa her modül her kabloyla çalışır” varsayımı yanlıştır.

3.13.2 Fiber konnektörler ve temizlik

Kurumsal ağlarda LC ve SC gibi fiber konnektörlerle karşılaşabilirsiniz. Fiber uç yüzeyindeki kir veya çizik ciddi sinyal kaybına yol açabilir. Bu yüzden fiber bağlantıda uygun temizlik ve koruyucu kapak kullanımı önemlidir; çıplak fiber ucuna bakmak veya rastgele temizlemek doğru değildir.

3.14 Bakır mı fiber mi?

Ölçüt Bakır bükümlü çift Fiber
Tipik uç bağlantısı PC, yazıcı, AP, IP telefon Omurga, uplink, uzun/yüksek hızlı bağlantı
Taşıyıcı Elektriksel sinyal Işık
PoE Evet, uygun standartlarda Aynı fiber üzerinden klasik PoE yok
Elektromanyetik girişim Etkilenebilir Büyük ölçüde etkilenmez
Sonlandırma Görece kolay Daha hassas ekipman ve temizlik gerektirir
Mesafe Ethernet standardına göre sınırlı Uygun optikle çok daha uzun olabilir

Koaksiyel kablo da ağ tarihinin önemli bir parçasıdır ve kablo TV gibi alanlarda kullanılmaya devam eder. Ancak güncel son kullanıcı Ethernet tesisatlarında bükümlü çift ve fiber çok daha yaygındır.

3.15 Power over Ethernet (PoE)

Power over Ethernet (PoE), uyumlu cihazlara aynı bakır Ethernet kablosu üzerinden hem veri hem elektrik enerjisi ulaştırılmasını sağlar. Access point, IP kamera, VoIP telefon ve bazı IoT cihazları yaygın örneklerdir.

PoE ile aynı Ethernet bağlantısından veri ve elektrik enerjisi taşınması.

PoE’nin pratik avantajları:

  • cihazın yanında ayrı priz gereksinimini azaltabilir,
  • tavandaki access point veya yüksek konumdaki kamerayı kolaylaştırabilir,
  • UPS’e bağlı PoE switch üzerinden merkezi yedek güç sağlanabilir,
  • güç ve veri kablolaması tek noktadan yönetilebilir.

Ancak iki ayrı sınırı kontrol etmek gerekir:

  1. PoE destekli port sayısı yeterli mi?
  2. Switch’in toplam PoE güç bütçesi yeterli mi?

Örneğin 8 PoE portlu bir switch’in 8 cihazı da cihazların maksimum güç talebinde aynı anda besleyebileceği garanti değildir. Ayrıntılı güç bütçesi hesabını 11. bölümde yapacağız.

3.16 Fiziksel bağlantı kanıtlarını okumak

Bir cihazın Ethernet bağlantısında ilk görülebilecek işaretlerden biri link LED’idir. Link ışığı fiziksel bağlantının kurulduğuna dair yararlı ipucudur; fakat IP adresinin, DNS’in veya internet erişiminin doğru olduğunu göstermez.

3.17 Çalışılmış vaka: yalnız bir bilgisayar ağdan kopuyor

Bir laboratuvarda 20 bilgisayarın 19’u normal çalışıyor. PC-07 zaman zaman bağlantısını kaybediyor. Switch’in tamamını yeniden başlatmak yerine kanıt toplayalım.

Gözlem 1: PC-07’nin link ışığı kopma anında sönüyor.

Bu gözlem üst seviye protokollerden önce fiziksel yolu düşündürür.

Test 1: PC-07’deki patch kablo bilinen sağlam kabloyla değiştirilir. Sorun kaybolursa mevcut kablo güçlü adaydır.

Test 2: Sorun devam ederse aynı kabloyla farklı switch portu denenir. Böylece port ile uç tarafını ayırabiliriz.

Test 3: Sabit bina hattı varsa kablo tester ile priz–patch panel eşleşmesi kontrol edilir.

Amaç rastgele parça değiştirmek değil, her testle olası neden listesini küçültmektir.

3.18 Kendinizi kontrol edin

  1. Hub ile switch arasındaki temel farkı MAC öğrenme davranışı üzerinden açıklayın.
  2. MAC adresinin neden “değişmez fiziksel seri numarası” olarak görülmemesi gerektiğini açıklayın.
  3. Cat5e, Cat6 ve Cat6A arasında seçim yaparken yalnız kategori numarasına bakmak neden yeterli değildir?
  4. Patch panelin küçük bir ofiste veya laboratuvarda hangi iki yönetim yararını sağladığını yazın.
  5. T568A ve T568B arasındaki temel fark nedir? İki düzen de neden kullanılabilir?
  6. Güncel cihazlarda crossover kablo gereksinimi neden eskisine göre azalmıştır?
  7. Single-mode ve multi-mode fiberi tipik kullanım mesafesi açısından karşılaştırın.
  8. Link ışığı yanmayan bir masaüstü için ilk dört fiziksel testi sıralayın.
  9. Link 100 Mbit/s kuruluyor fakat Gigabit bekleniyorsa hangi üç olasılığı incelersiniz?
  10. 6 PoE cihazı bağlanacak bir switch’te “8 PoE portu var” bilgisinin neden tek başına yeterli olmadığını açıklayın.

3.19 Bölüm özeti

Ethernet, güncel kablolu yerel ağların temel teknoloji ailesidir. Ethernet çerçeveleri yerel teslim için MAC adreslerinden yararlanır; switch bu adresleri gözlemleyerek MAC–port ilişkilerini öğrenebilir. Modern bakır Ethernet’te Cat5e, Cat6 ve Cat6A gibi bükümlü çift kablolar kullanılır; gerçek bağlantı yalnız kablo kategorisine değil port, mesafe ve sonlandırma kalitesine de bağlıdır. Yapısal kablolamada patch kablo, priz, sabit hat, patch panel ve switch portu birlikte fiziksel yolu oluşturur. T568A ve T568B iletkenlerin pinlere sonlandırılma düzenleridir. Fiber optik bağlantılar yüksek kapasite, uzun mesafe ve elektromanyetik girişime dayanıklılık avantajı sağlar; single-mode ve multi-mode farklı kullanım alanlarına sahiptir. PoE aynı bakır Ethernet hattından veri ve güç taşıyabilir, ancak port sayısı ile güç bütçesi ayrı değerlendirilmelidir. Fiziksel sorun giderme, link ışığına bakmakla bitmez; bilinen sağlam kablo/port karşılaştırması ve kablo testi gibi ölçülebilir kanıtlarla ilerler.

3.20 Kısa sözlük

Terim Kısa anlam
Ethernet Yaygın kablolu LAN teknolojileri ailesi
MAC adresi Yerel Ethernet arayüzünü ayırt etmeye yarayan adres
Frame / çerçeve Ethernet’in yerel veri birimi
Patch kablo Uç bağlantılarda kullanılan esnek kısa ağ kablosu
Patch panel Bina kablolarının rack içinde düzenli sonlandırıldığı panel
T568A/T568B Sekiz iletkenin pin sırasını tanımlayan sonlandırma düzenleri
Full duplex İki yönün aynı anda veri iletebilmesi
Fiber Veriyi ışıkla taşıyan iletim ortamı
PoE Ethernet kablosu üzerinden veriyle birlikte güç iletimi
Link İki Ethernet arayüzü arasında fiziksel bağlantının kurulmuş olması
